| 品牌：泽诚 | 型号：CK6150 | 售后服务：整机保修1年 |
| 数控机床分类：数控车床 | 主电机功率：7.5kw | 运动方式：点位直线控制 |
| 加工尺寸范围：2570&1350mm | 主轴转速范围：30-150rpm | 刀具数量：4 |
| 控制方式：开环控制 | 控制系统：fanuc knd | 布局形式：卧式 |
| 动力类型：电动 | 用途：金属切削 | 适用行业：通用 |

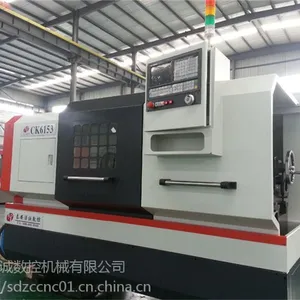

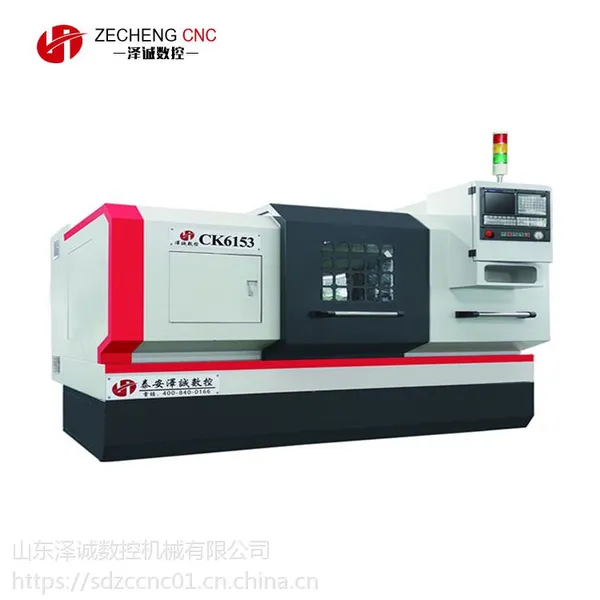

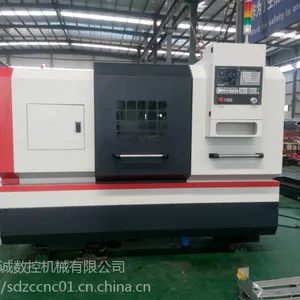

车床厂家CK6150数控车床全自动数控车床台式车床加工质量优
一、 机床的简介及用途
本机床是高中低速三档机电一体化数控车削加工机床，一次编程输入可自动实现机械零件的外圆、内孔、螺纹、复杂弧面的加工。广泛用于机械、汽车、摩托车、油泵油嘴、化工、仪表、医疗等行业零件的机械加工。
二、 主要结构特点
1、 卧式平床身结构，床身床腿一体式结构，整体铸造，加宽床身导轨达600mm，整机具有极高的刚性和稳定性。
2、 主要铸造构件均采用高强度材料树脂砂铸造，充分的时效处理；导轨经高频淬火处理后进行精密磨削加工，确保机床长期使用的稳定性。
3、 主传动为手动三档齿轮变速机构，速度分高中低三档，配置变频器实现无级调速。主轴选配高精度主轴专用轴承，能够实现重载加工，具有精度高、刚性强、热变形小、运转平稳、噪声低的***特点。
4、 机床纵横向进给采用伺服电机直联驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统，各轴响应快、精度高、寿命长。丝杠选用高精度丝杠专用轴承支撑，能承受较高的轴向载荷，确保进给传动的高刚性与精度。
5、 机床纵横向进给导轨滑动面采用低摩擦系数的进口聚四氟乙稀软带贴塑处理，摩擦阻力小，无低速爬行现象，提高了机床的定位精度及寿命。
6、 可按用户要求配置，液压、气动卡盘及液压、气动尾座。
7、 油路润滑选用自动间歇式电动润滑泵实现定量自动集中润滑，减少运动部件的磨损量，增加使用寿命，经济实用。
1. 机械部分主要参数
序号 | 项 目 | 单位 | 1500mm | 3000mm | 5000mm |
1 | 床身上回转直径 | mm | Φ800 | ||
2 | 溜板上回转直径 | mm | Φ500 | ||
3 | 两间支承长度 | mm | 1500 | 3000 | 5000 |
4 | 车削长度 | mm | 1350 | 2850 | 4850 |
5 | 导轨宽度 | mm | 600 | ||
6 | 主轴通孔直径 | mm | Φ105 | ||
7 | 棒料通径 | mm | Φ100 | ||
8 | 主轴端部型式 |
| D11 | ||
9 | 主轴锥孔锥度 | No | 公制100/1：20 | ||
10 | 主轴直径 | mm | Φ160 | ||
11 | 主轴转数范围 | rpm | 3档：8 ~40，40 ~ 200，200~800 | ||
12 | 尾座套筒直径 | mm | Φ100 | ||
13 | 尾座套筒内孔锥度 | No | MT5# | ||
14 | 尾座套筒行程 | mm | 250 | ||
15 | 丝杠螺距 | mm | X:4；Z:8 | ||
16 | 主电机功率 | Kw | 15KW | ||
17 | 机床净重 | Kg | 5600 | 6600 | 8100 |
18 | 外形尺寸（长×宽） | mm | 3940×2360×2400 | 5540×2360×2400 | 7540×2360×2400 |
四、 主要配套件及生产厂商
序号 | 名称 | 型号或图号 | 产地 | 数量 | 备注 | |
1 | X向滚珠丝杠副 | 3205-P3 | 国产 | 1套 |
| |
2 | Z向滚珠丝杠副 | 5006-P3 | 国产 | 1套 |
| |
3 | 精密螺母 | YSF M50X1.5 | 台湾 | 2个 |
| |
4 | 精密螺母 | YSR M25X1.5 | 台湾 | 1个 |
| |
5 | 丝杠轴承 | 50TAC100B/P4 | HRB | 1组 |
| |
6 | 丝杠轴承 | 25TAC52B/P4 | HRB | 1组 |
| |
7 | 双列滚子轴承 | NN3032K/W33/P5 | HRB | 1个 |
| |
8 | 双列滚子轴承 | NN3026K/W33/P5 | HRB | 1个 |
| |
9 | 双向推力 角接触球轴承 | 23432M/SP | HRB | 1个 |
| |
10 | 联轴器 | X向 | LK20-C40S-22-22 | 国产 | 1套 |
|
11 | 联轴器 | Z向 | LK20-C42-35-45 | 国产 | 1套 | |
12 | 自动润滑系统 |
| 国产 | 1套 |
| |
